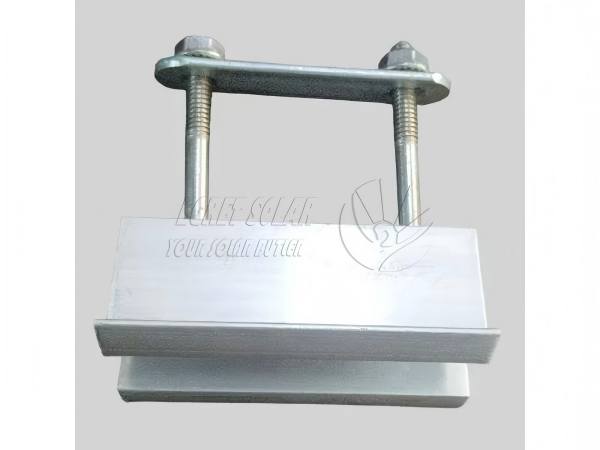

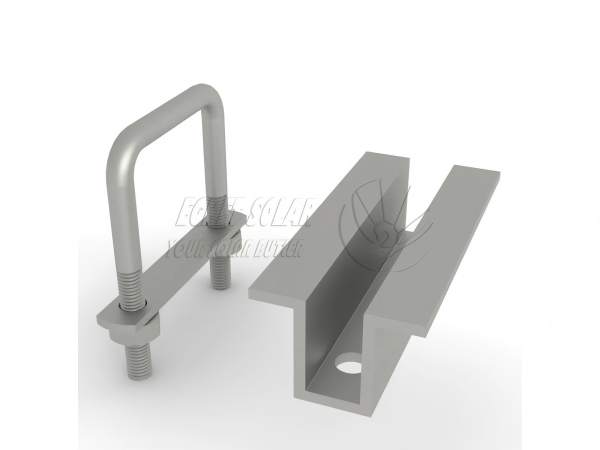

ड्युअल यू बोल्ट सोलर मिड क्लॅम्प

एग्रेट ड्युअल यू बोल्ट सोलर मिड क्लॅम्पचा वापर दोन समीप सोलर फोटोव्होल्टेइक पॅनेलमधील मधल्या स्थितीत दोन्ही बाजूंच्या सोलर पॅनेलचे निराकरण करण्यासाठी केला जातो. सामान्य सोलर मिड क्लॅम्पच्या विपरीत आणिशेवट पकडणे, क्लॅम्प बॉडी जास्त लांब, 80-100 मिमी आहे, परिणामी फोटोव्होल्टेइक ॲल्युमिनियम फ्रेम पिळणे आणि स्क्रॅचिंग टाळण्यासाठी एक बफर स्ट्रक्चर तयार होते.

उत्पादनाची मानक लांबी 80-100 मिमी कव्हर करते आणि इतर सानुकूल लांबी स्वीकारल्या जातात. हे बाजारातील मुख्य प्रवाहातील 30/35/40 मिमी फोटोव्होल्टेइक मॉड्यूल जाडीशी सुसंगत आहे; स्क्वेअर स्टीलच्या मुख्य बीमच्या विविध वैशिष्ट्यांशी जुळण्यासाठी यू-आकाराची उंची सानुकूलित केली जाऊ शकते.

उत्पादन पॅरामीटर्स

सानुकूलित सूचना

ॲल्युमिनियम क्लॅम्प लांबी पर्याय: 80 मिमी ते 120 मिमी

योग्य पीव्ही पॅनेल फ्रेम उंची: 30 ते 40 मिमी

यू-बोल्ट उघडण्याची रुंदी (आयताकृती ट्यूब मुख्य बीमसाठी योग्य): 40/60/80/100 मिमी, 40×60, 50×80, 50×100, इ. आयताकृती कंसासाठी योग्य

यू बोल्ट पीव्ही फास्टनर व्यास: सामान्यतः M8 आणि M6

जर ब्रॅकेट रेल गोल ट्यूब असेल, तर यू-आकाराचा गोलाकार बोल्ट वापरू शकतो; U-shaped स्टील वापरले असल्यास, वापरू शकताप्लॅस्टिक नटसह सोलर मिड क्लॅम्प .

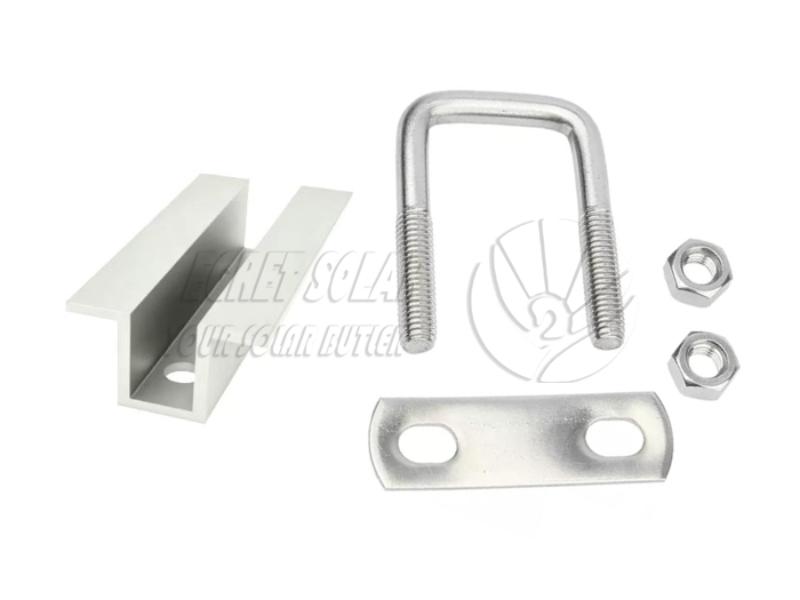

समाविष्ट घटक

यू-बोल्ट पीव्ही क्लॅम्पचा संपूर्ण संच सेट म्हणून पाठविला जातो, ॲक्सेसरीजची वेगळी खरेदी करण्याची आवश्यकता नाही. संपूर्ण सेटमध्ये खालील गोष्टींचा समावेश आहे:

1. ॲल्युमिनियम मिड क्लॅम्प *1

( Al6005-T5 ॲल्युमिनियम मिश्र धातु एक्सट्रुडेड प्रोफाइल, एनोडाइज्ड पृष्ठभाग

2.ॲल्युमिनियम लांब प्लेट*1

(समान सामग्रीचा ॲल्युमिनियम क्लॅम्प)

3.U-बोल्ट *1:

(Q235 स्टील हॉट-डिप गॅल्वनाइज्ड, अखंडपणे वाकलेला, गंज-प्रतिरोधक आणि हवामान-प्रतिरोधक)

4. फ्लॅट वॉशर *2

(हॉट-डिप गॅल्वनाइज्ड स्टँडर्ड फास्टनर्स, अँटी-लूझिंग आणि अँटी-स्लिप)

5. फ्लँज नट किंवा बाह्य हेक्स नट्स *2

यू सोलर मिड क्लॅम्पची वैशिष्ट्ये

संतुलित ताण वितरण, पॅनेल स्लिपेज प्रतिबंधित करते

ॲल्युमिनियम क्लॅम्प आणि सोलर पॅनेल फ्रेम आणि रेल्वे यांच्यातील मोठे संयुक्त क्षेत्र सामान्य मिड क्लॅम्पच्या तुलनेत समान ताण वितरण सुनिश्चित करते, जोरदार वारा आणि तापमान चढउतारांमध्ये पॅनेलचे विस्थापन रोखते.

दीर्घकालीन बाह्य गंज प्रतिकार

दुहेरी थर सोलर माउंटिंग क्लॅम्प अतिनील किरण, पाऊस आणि आम्ल/अल्कली गंज यांना प्रतिकार करते; यू-बोल्ट्स हॉट-डिप गॅल्वनाइज्ड आहेत, जे 15 वर्षांपर्यंत गंज-मुक्त कार्य सुनिश्चित करतात, अगदी उच्च-मीठ-फवारणी किनारी भागात आणि पावसाळी दक्षिणेकडील प्रदेशांमध्ये, विविध कठोर बाह्य वातावरणासाठी योग्य.

उत्तम विक्रीनंतरची सेवा

आमची उत्पादने उच्च-गुणवत्तेची स्टील बेस मटेरियल वापरतात आणि 65µm गॅल्वनाइज्ड लेयर आहे, 25 वर्षांचे सेवा आयुष्य आणि 12 वर्षांची वॉरंटी प्रदान करते.

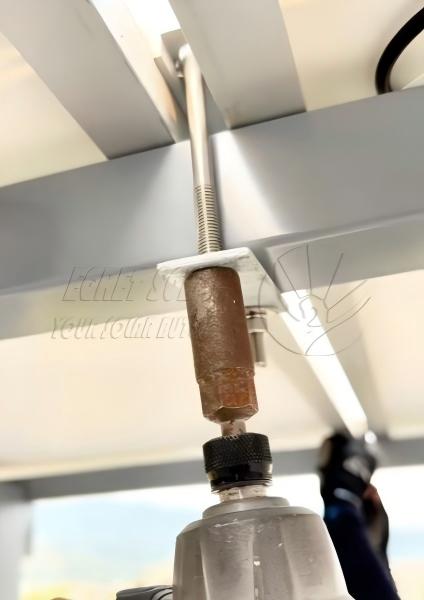

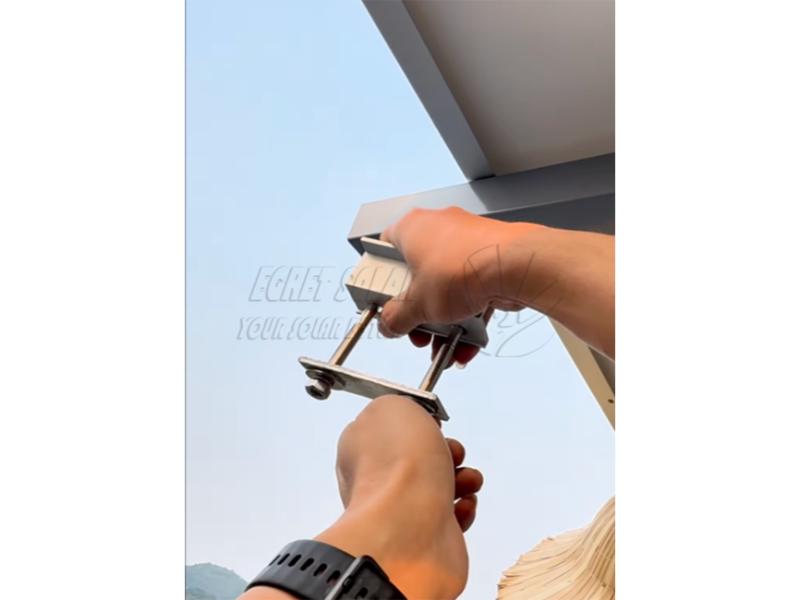

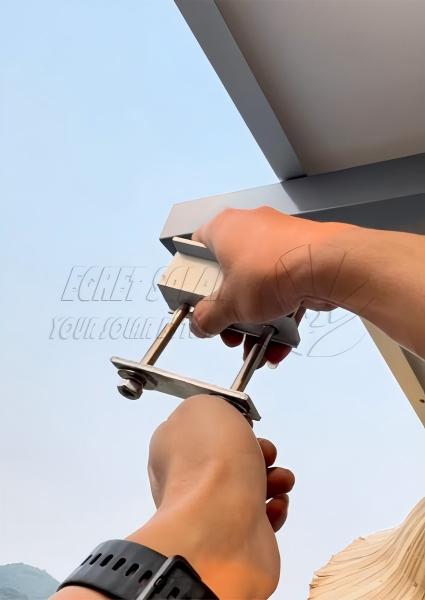

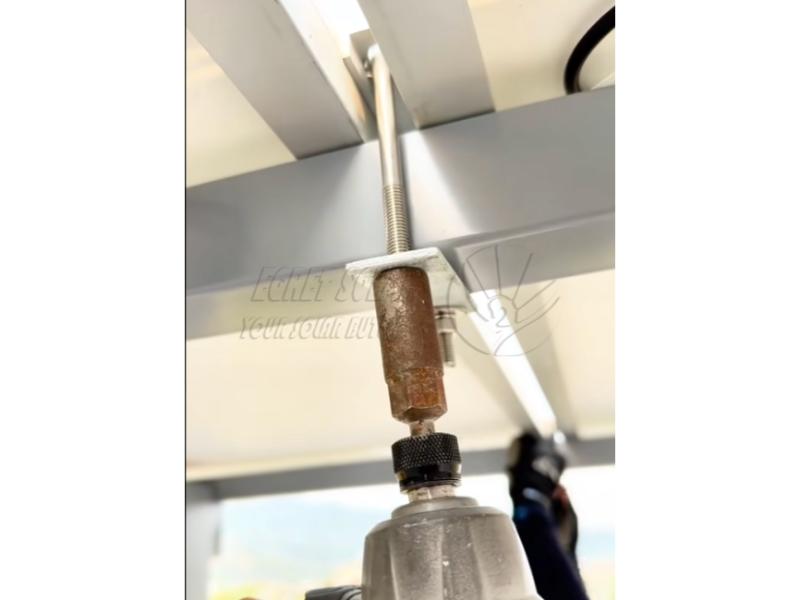

                                                                   मॉरिशसच्या ग्राहकाने प्रदान केलेले इंस्टॉलेशन चित्र

वारंवार विचारले जाणारे प्रश्न

Q1. यू-बोल्ट कोणत्या चौकोनी ट्यूब बीमवर लॉक करू शकतो?

A1. मानक U-बोल्ट आयताकृती गॅल्वनाइज्ड/ZAM स्टील स्क्वेअर बीममध्ये बसतात. जर तुमचा कंस विशेष रुंदी/जाडीचा बीम वापरत असेल, तर आम्ही तुमच्या रेखांकनानुसार U-बोल्टची उंची आणि उघडण्याची रुंदी सानुकूलित करू शकतो.

Q2. हा क्लॅम्प समुद्राजवळ जास्त मीठ-फवारलेल्या भागात वापरता येईल का?

A2: होय. सोलर यू मिड क्लॅम्प यूव्ही-प्रतिरोधक आणि आम्ल पाऊस-प्रतिरोधक आहे; हॉट-डिप गॅल्वनाइज्ड फास्टनर्स 500-तास मीठ स्प्रे चाचणी पास करतात. बेटांसारख्या अत्यंत संक्षारक वातावरणासाठी, झिंक-ॲल्युमिनियम-मॅग्नेशियम बोल्ट श्रेणीसुधारित केला जाऊ शकतो, ज्याची बाह्य सेवा 20 वर्षांपेक्षा जास्त आहे.

Q3: जर इंस्टॉलेशनचे वातावरण कठोर असेल तर, या मिड क्लॅम्पशी जुळवून घेता येईल अशा कोणत्याही शिफारस केलेल्या ग्राउंड सिस्टम आहेत?

उत्तर:आम्ही उच्च शक्तीची झाम स्क्वेअर ट्यूब प्रणाली वापरण्याची शिफारस करतो, जी युरोपमधील प्रचंड बर्फ आणि वारा असलेल्या क्षेत्रांसाठी योग्य आहे. वेल्डिंगची आवश्यकता नाही，जोडणी आणि फिक्सेशन थेट बोल्टसह केले जाते, ज्यामुळे स्थापना सोयीस्कर होते.
