पूर्व-पश्चिम बॅलास्ट सोलर माउंटिंग सिस्टम कशी स्थापित करावी?

[स्थापनापूर्वीची तयारी]

स्थापनेपूर्वी तुम्हाला तयार करणे आवश्यक असलेल्या वस्तूंची यादी येथे आहे:

साधने:

स्क्रू ड्रायव्हर: स्क्रू घट्ट करण्यासाठी वापरला जातो.

मापन टेप: ब्रॅकेट योग्य स्थितीत असल्याची खात्री करण्यासाठी वापरला जातो.

स्तर: ब्रॅकेट क्षैतिजरित्या स्थापित केले आहे याची पुष्टी करण्यासाठी वापरले जाते.

आमच्या सौर बॅलास्ट सिस्टममध्ये खालील उपकरणे समाविष्ट आहेत:

प्री-असेम्बल ट्रायपॉड सपोर्ट、रेल आणि रेल स्प्लिस、मिड क्लॅम्पआणि एंड क्लॅम्प、रेल क्लॅम्प、ग्राउंडिंग क्लिप आणिग्राउंडिंग लग、बॅलास्ट ट्रे、M8*60 हेक्स बोल्ट आणि M8 फ्लँज नट. हे लक्षात घ्यावे की आपल्याला सिमेंट ब्लॉक्स स्वतः प्रदान करणे आवश्यक आहे.

पूर्व-एकत्रित ट्रायपॉड सपोर्ट

रेल आणि रेल स्प्लिस

मिड क्लॅम्प आणि एंड क्लॅम्प

रेल क्लॅम्प

ग्राउंडिंग क्लिप आणि ग्राउंडिंग लग

बॅलास्ट ट्रे

[पायरी 1]

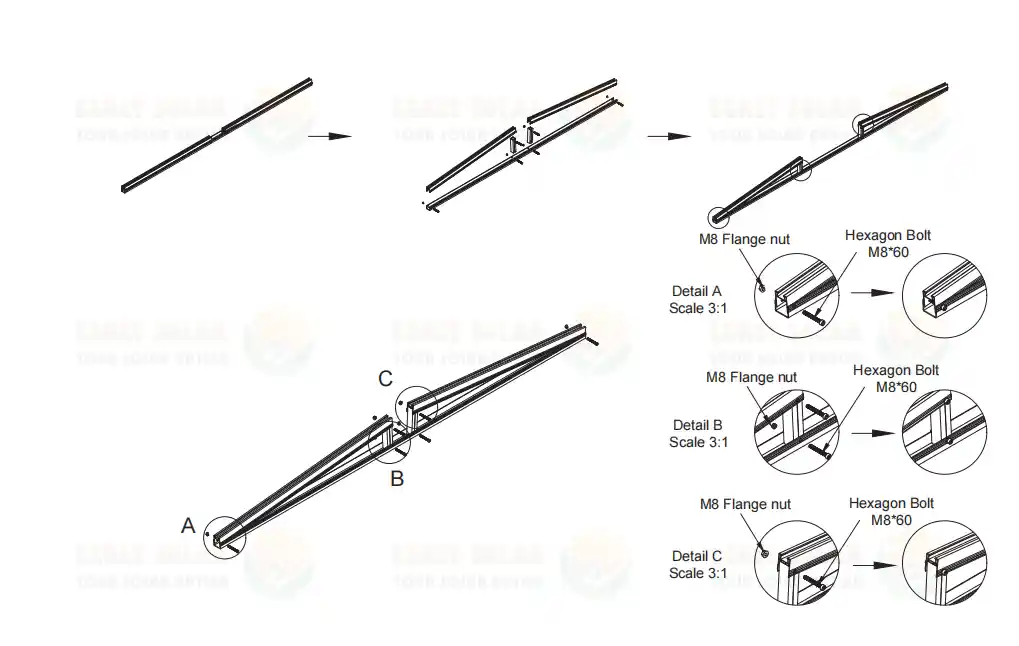

ट्रायपॉड ब्रॅकेट सुरक्षित करण्यासाठी प्री-असेम्बल ब्रॅकेट उघडा आणि खालील आकृतीमध्ये चिन्हांकित केलेल्या A, B आणि C बिंदूंवर M8*60 हेक्स बोल्ट आणि M8 फ्लँज नट स्थापित करा.

[चरण 2]

रेखाचित्रांनुसार, सोलर फ्लॅट रूफ माउंटिंग सिस्टीममध्ये प्री-असेम्बल केलेले ट्रायपॉड सपोर्ट 2500 मिमी अंतराने व्यवस्थित केले जातात.

[चरण 3]

बॅलास्ट ट्रेला प्री-असेम्बल ट्रायपॉड सपोर्टमध्ये बदलून ठेवा आणि आकृतीमध्ये दाखवल्याप्रमाणे दोन बॅलास्ट ट्रेमधील अंतर अंदाजे 1275 मिमी आहे.

[चरण 4]

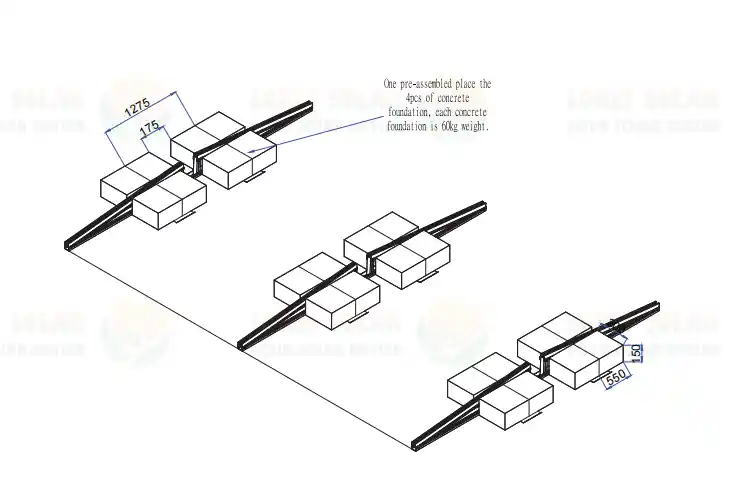

बॅलास्ट ट्रेवर काँक्रीट ब्लॉक ठेवा. हे लक्षात घेतले पाहिजे की एक पूर्व-एकत्रित ट्रायपॉड समर्थन चार काँक्रीट ब्लॉक्सद्वारे समर्थित असणे आवश्यक आहे आणि प्रत्येक काँक्रीट ब्लॉकचे वजन किमान 60 किलो असणे आवश्यक आहे. काँक्रीट फ्लॅट रूफ बॅलास्ट सोलर माउंटिंग सिस्टीममधील सिमेंट ब्लॉक्सची परिमाणे आणि स्थान खालील आकृतीमध्ये दर्शविले आहे.

[पायरी 5]

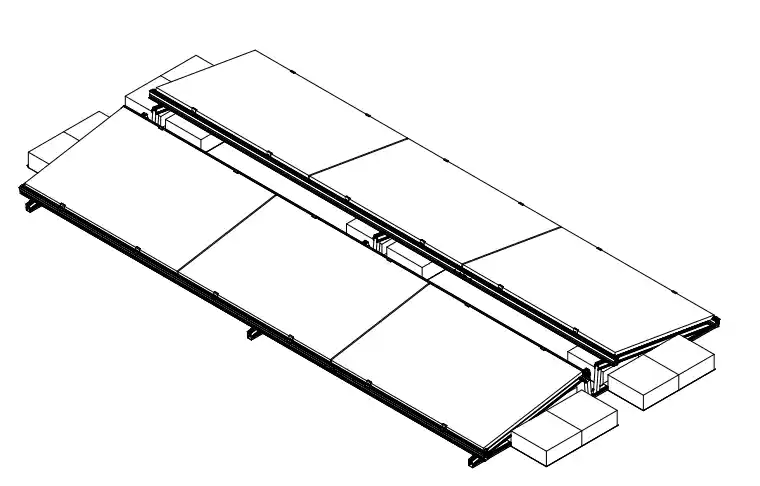

वरील स्थापना चरण पूर्ण झाल्यानंतर प्री-असेम्बल ट्रायपॉड सपोर्ट, बॅलास्ट ट्रे आणि काँक्रीट ब्लॉकचे वरचे दृश्य खालीलप्रमाणे आहे.

[चरण 6]

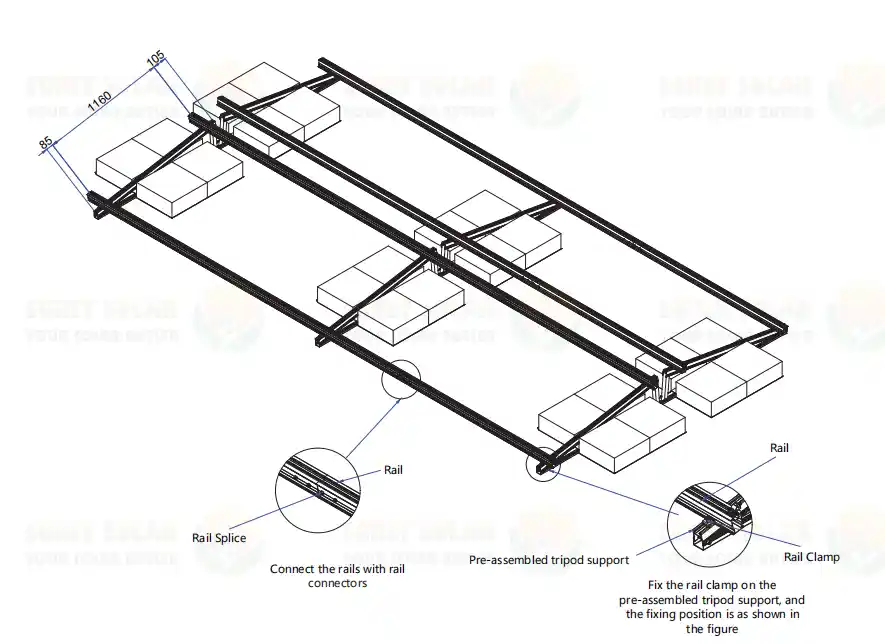

आकृतीमध्ये दर्शविल्याप्रमाणे, रेल स्प्लिस वापरून रेल कनेक्ट करा आणि पूर्व-असेम्बल ट्रायपॉड ब्रॅकेटमध्ये रेल क्लॅम्प निश्चित करा.

[पायरी 7]

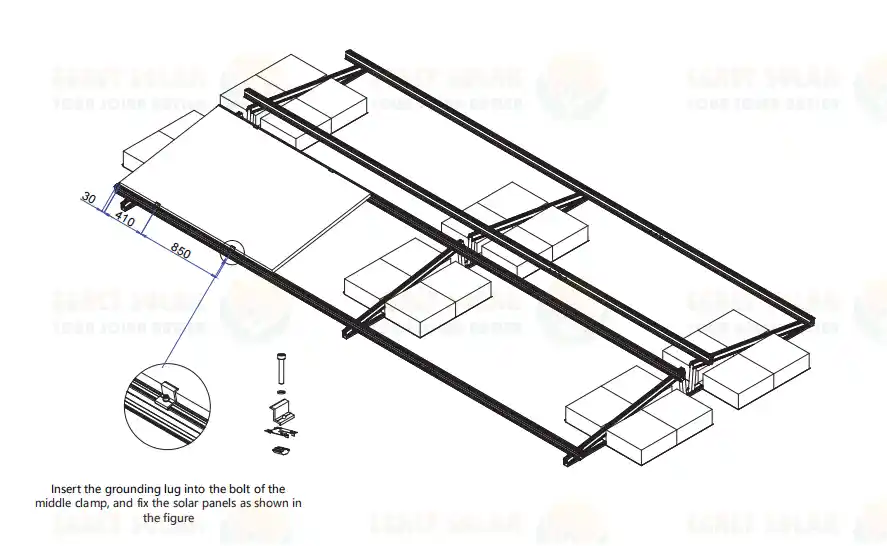

सोलर पॅनेल रेल्वेवर ठेवा आणि आकृतीमध्ये दाखवल्याप्रमाणे मिड क्लॅम्पच्या बोल्टमध्ये ग्राउंडिंग क्लिप घाला.

[पायरी 8]

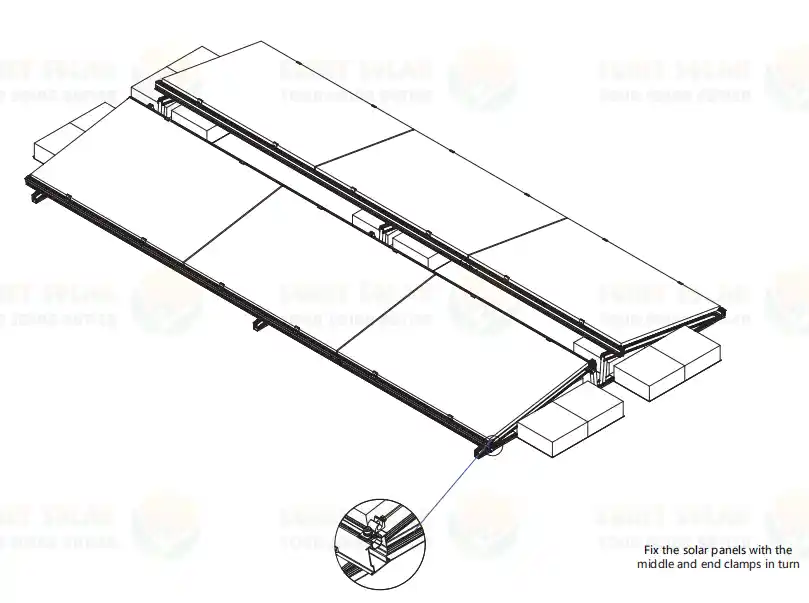

सोलर पॅनेल क्रमाने ठेवा आणि नंतर मिड क्लॅम्प आणि एंड क्लॅम्प स्थापित करा त्यांना सुरक्षित करण्यासाठी, आकृतीमध्ये दर्शविल्याप्रमाणे. हे संपूर्ण पूर्व-पश्चिम सोलर बॅलास्टेड माउंटिंग सिस्टमची स्थापना पूर्ण करते.

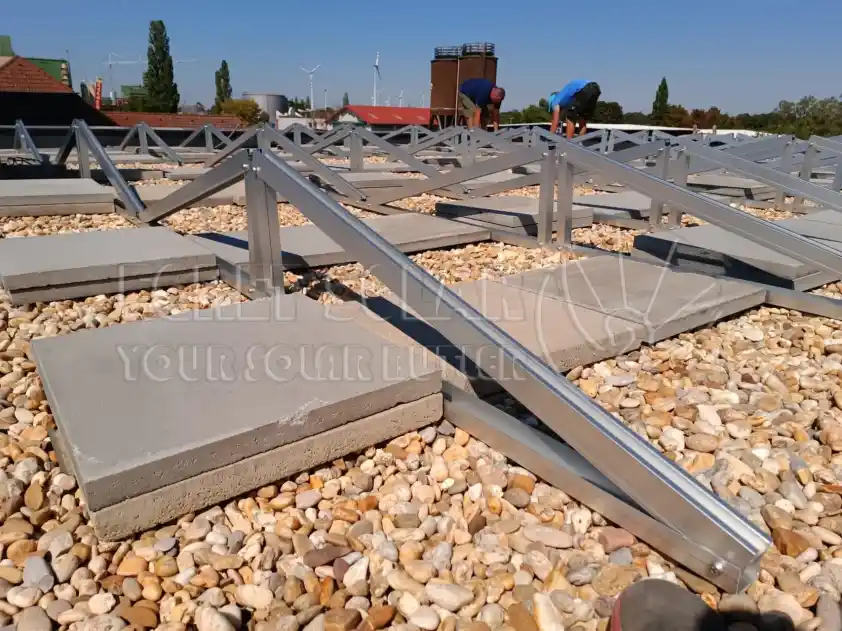

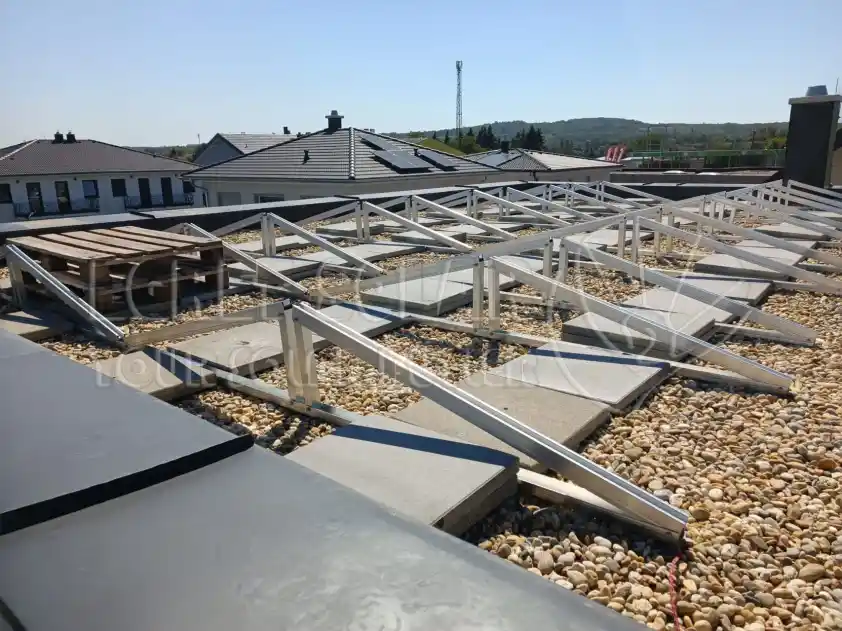

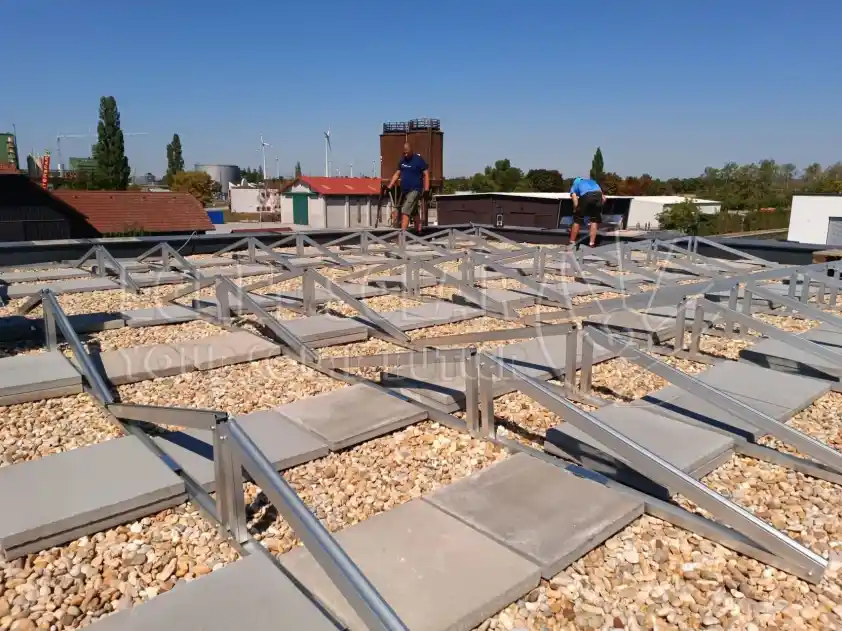

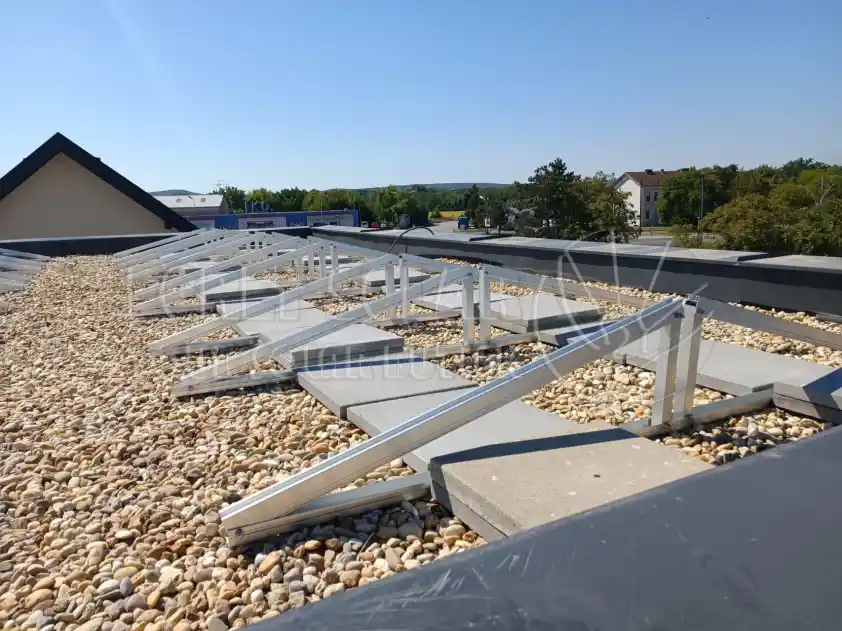

[स्थापना उदाहरण]
