फोटोव्होल्टेइक टाइल छप्पर माउंटिंग किट

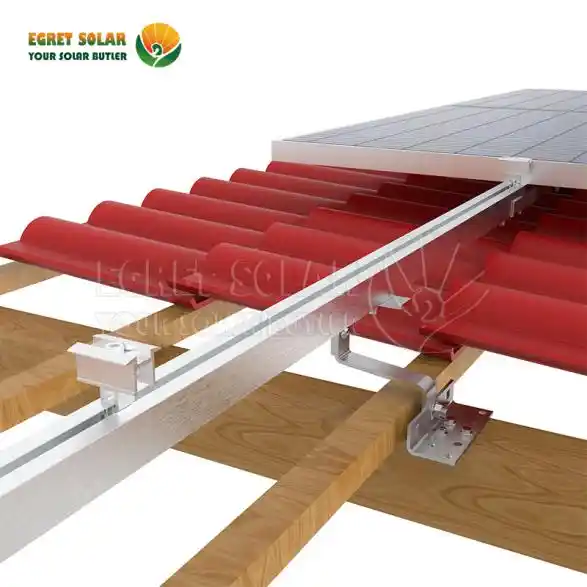

फोटोव्होल्टेइक टाइल रूफ माउंटिंग किट ही संपूर्ण फोटोव्होल्टेइक माउंटिंग सिस्टम आहे, जी सिरेमिक टाइल (क्ले टाइल) छतावर सुरक्षितपणे आणि स्थिरपणे सौर पॅनेल स्थापित करण्यासाठी Xiamen Egret Solar New Energy Co., Ltd द्वारे पुरवली जाते. ही संरचनात्मक प्रणाली छतावरील हुक, ॲल्युमिनियम रेल आणि जलद क्लॅम्प डिझाइन वापरते. द्वारे छतावरील purlins वर आरोहितसमायोज्य स्टेनलेस स्टील छतावरील हुक, नंतर ॲल्युमिनियम मिश्रधातूच्या रेलवर PV पॅनल्स ठेवतात, शेवटी, त्यांना घट्टपणे सुरक्षित करण्यासाठी मध्य आणि शेवटच्या क्लॅम्पचा वापर करतात. संपूर्ण सिस्टममध्ये एक साधी रचना आणि सुव्यवस्थित घटक आहेत, जे इंस्टॉलेशन आणि संरचनात्मक स्थिरता दोन्ही सुलभ करते.

तपशील

घटक

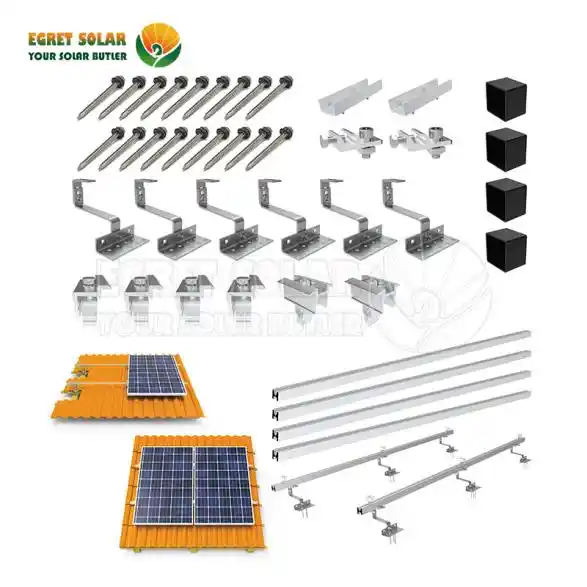

Egret Solar चा 2x PV माउंटिंग सिस्टीम सेट, छतावर दोन सोलर पॅनेल बसवण्यासाठी डिझाइन केलेले आहे, त्यात खालील घटकांचा समावेश आहे.

1.चार तुकडाॲल्युमिनियम सौर रेल 40x40 मिमी. एनोडाइज्ड पृष्ठभागासह उच्च-शक्ती AL6005-T5 ॲल्युमिनियम मिश्र धातुपासून बनविलेले, पृष्ठभागावरील ऑक्साईड फिल्मची जाडी 10 µm सह, हे उत्कृष्ट गंज प्रतिरोधक आणि हलके गुणधर्म प्रदान करते. फोटोव्होल्टेइक मॉड्युल्सला सपोर्ट करण्यासाठी नट द्वारे हुकवर रेल सुरक्षित केले जातात. अनोखे क्रॉस-सेक्शनल डिझाइन नटांना रेलच्या वरच्या किंवा शीर्षस्थानी असलेल्या कोणत्याही स्थितीतून व्यस्त ठेवण्यास अनुमती देते. जे इंस्टॉलेशन लवचिक आणि सोयीस्कर बनवते.

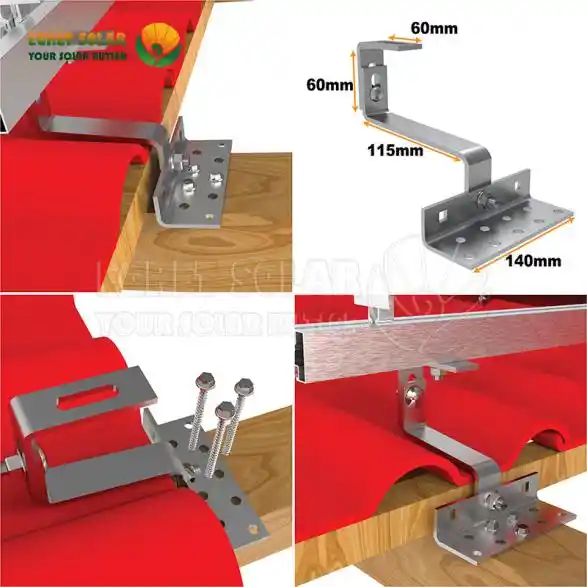

2. सहा तुकड्यांचे समायोज्य छताचे हुक. SUS304 स्टेनलेस स्टीलचे बनलेले, ते उच्च शक्ती आणि गंज प्रतिकार देतात. स्व-टॅपिंग स्क्रूद्वारे हुक छताच्या बीमवर निश्चित केले जातात. समायोज्य हुक क्षैतिज आणि अनुलंब समायोजनास समर्थन देतात, भिन्न टाइल प्रकार आणि छताच्या असमानतेशी लवचिकपणे जुळवून घेण्यासाठी.

3. 2 पीसी रेल कनेक्टर. दोन रेल जोडण्यासाठी रेल्वे कनेक्टर मोठ्या प्रमाणावर वापरले जातात. ते ॲल्युमिनियम रेल्वेची लांबी वाढवू शकतात. सानुकूलन स्वीकारा.

4. 4 पीसी जलद समाप्त clamps. फोटोव्होल्टेइक मॉड्यूलच्या बाहेरील काठावर स्थापित केलेले, ते 30-40 मिमी जाडीच्या फ्रेम केलेल्या फोटोव्होल्टेइक मॉड्यूलसाठी योग्य आहे.

5.2 pcs रॅपिड मिड क्लॅम्प्स. दोन फोटोव्होल्टेइक मॉड्यूल्समध्ये आरोहित, कॉम्पॅक्ट डिझाइन प्रभावीपणे भार हस्तांतरित करते आणि एकसमान मॉड्यूल अंतर राखते.

6.2 pcs ग्राउंडिंग लग्स. हे सोलर माउंटिंग सिस्टमच्या इलेक्ट्रिकल ग्राउंडिंग कनेक्शनसाठी वापरले जाते. हे संपूर्ण फोटोव्होल्टेइक सिस्टमच्या लाइटनिंग संरक्षण ग्राउंडिंग सुरक्षिततेची खात्री करते.

7. चार पीसी एंड कॅप्स

रेल्वेच्या दोन्ही टोकांना स्थापित केलेल्या, या टोकाच्या टोप्या धूळरोधक, जलरोधक आणि संरक्षणात्मक कार्ये प्रदान करतात. ते परदेशी वस्तूंना रेल्वेमध्ये प्रवेश करण्यापासून रोखतात. अशा प्रकारे प्रणालीचे आयुष्य वाढवते.

अर्ज

टाइल रूफ फिक्सिंग किट हे निवासी टाइल छतावरील फोटोव्होल्टेइक सिस्टीम इन्स्टॉलेशन आणि छोट्या व्यावसायिक इमारतींच्या टाइल छतावरील फोटोव्होल्टेइक प्रकल्पांवर दोन सौर फोटोव्होल्टेइक पॅनेल स्थापित आणि सुरक्षित करण्यासाठी आहे.

फायदे

1. सोपे आणि जलद प्रतिष्ठापन

टाइल्ड/स्लेट/पिच्ड रूफ माऊंट किट 2 सोलर पीव्ही पॅनल्समध्ये फक्त काही घटक असतात, जसे की छतावरील हुक, सोलर रेल आणि क्लॅम्प्स आणि असेच. अनन्य रेल्वे क्रॉस-सेक्शन डिझाइनमुळे क्लॅम्प्स कोणत्याही स्थितीत गुंतले जाऊ शकतात. यामुळे स्थापना कार्यक्षमतेत लक्षणीय सुधारणा होते.

2. छताचे संरक्षण करते आणि टाइलचे नुकसान टाळते

टाइल्सवर ड्रिलिंग किंवा वेल्डिंगची आवश्यकता नाही. हे छतावरील टाइलची अखंडता आणि वॉटरप्रूफिंग प्रभावीपणे संरक्षित करते.

3. उच्च दर्जाचे साहित्य, टिकाऊ आणि दीर्घकाळ टिकणारे

AL6005-T5 ॲल्युमिनियम मिश्र धातु आणि SUS304 चे बनलेले, ते उच्च सामर्थ्य, उत्कृष्ट गंज प्रतिकार, गंज प्रतिकार देते. संपूर्ण प्रणालीचे आयुष्य 25 वर्षांपर्यंत असू शकते.

4. द्वि-मार्ग समायोजन, उच्च अनुकूलता

समायोज्य हुक क्षैतिज आणि अनुलंब समायोजन दोन्हीवर समायोजन करू शकतात,

5. संपूर्ण किट, वन-स्टेप सोल्यूशन. या किटमध्ये दोन सौर पॅनेल स्थापित करण्यासाठी आवश्यक असलेल्या सर्व उपकरणे समाविष्ट आहेत. कोणतीही अतिरिक्त उपकरणे खरेदी करण्याची आवश्यकता नाही. बॉक्सच्या बाहेर स्थापना तयार आहे.

वारंवार विचारले जाणारे प्रश्न

Q1. मला पीव्ही ब्रॅकेट टाइल रूफ सेट 2 मॉड्यूलचा विनामूल्य नमुना मिळू शकेल का?

A1. होय, नक्कीच .सामान्यपणे, एग्रेट सोलर विनामूल्य नमुना प्रदान करेल .परंतु मालवाहतूक गोळा केली जाते.

Q2. एग्रेट सोलर माउंटिंग ब्रॅकेटसाठी, सोलर कारपोर्ट सारख्या डिलिव्हरीची वेळ काय आहे?

A2. ठेव मिळाल्यानंतर 10-25 दिवस. ते ऑर्डरच्या प्रमाणावर अवलंबून असते.

Q3. तुमच्याकडे कोणते प्रमाणपत्र आहे?

A3. आमच्याकडे सीई, एसजीएस आणि आयएसओ प्रमाणपत्र आहे.

Q4. पॅकिंगचा मार्ग काय आहे?

A4. पॅलेटसह कार्टन

Q5. पेमेंट अटी काय आहेत?

A5. सामान्यतः शिपमेंटपूर्वी T/T30% ठेव, T/T 70% शिल्लक.
