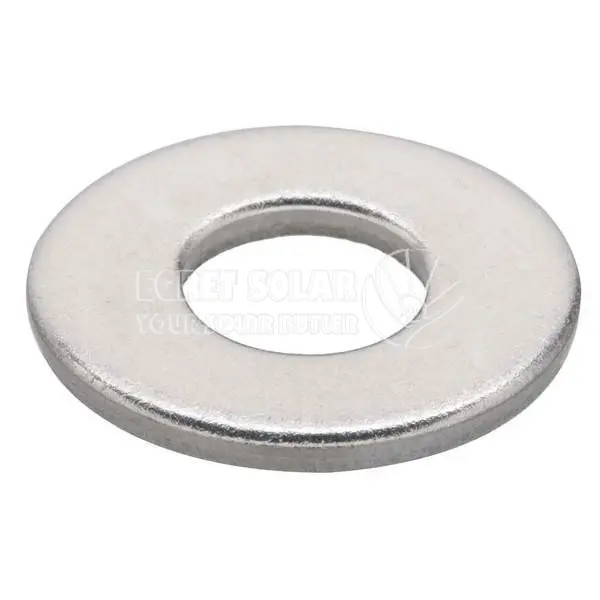

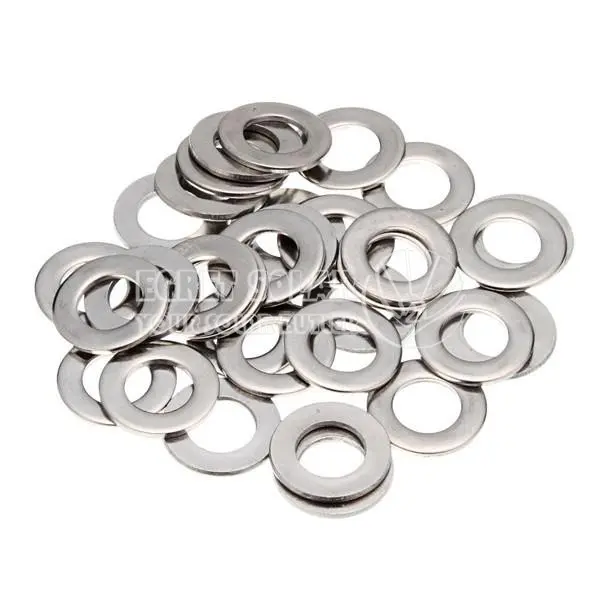

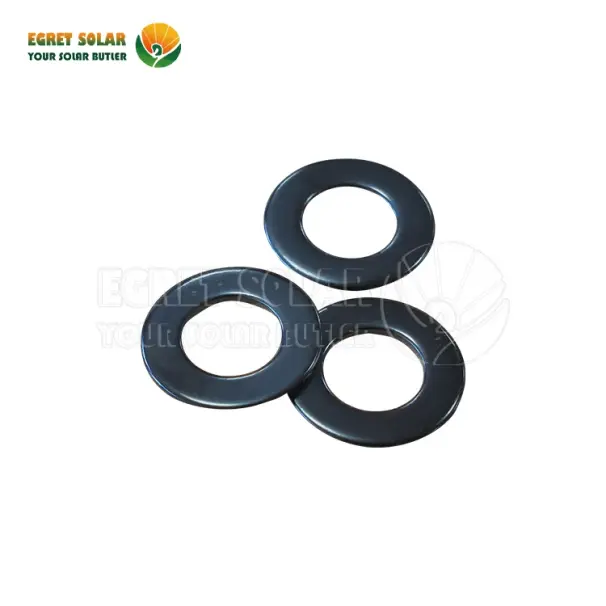

सौर माउंटिंग फ्लॅट वॉशर

सौर माउंटिंगसाठी सौर माउंटिंग फ्लॅट वॉशर एक महत्त्वपूर्ण, लहान परंतु महत्त्वपूर्ण घटक आहे. हे एक प्रमाणित, गंज-प्रतिरोधक (एचडीजी किंवा एसएस) आहे, तुलनेने मोठ्या-व्यासाचे वॉशर विशेषतः बोल्टसाठी आकाराचे आहे. बोल्ट्स क्लॅम्प प्रभावीपणे सुनिश्चित करणे, लोड सुरक्षितपणे वितरीत करणे, माउंटिंग पृष्ठभागांचे संरक्षण करणे आणि सैल होण्यापासून प्रतिबंधित करणे हे त्याचे कार्य आहे, ज्यामुळे संपूर्ण सौर अ‍ॅरेच्या स्ट्रक्चरल अखंडता, सुरक्षा आणि दीर्घकालीन टिकाऊपणामध्ये महत्त्वपूर्ण योगदान होते. आपल्या सौर रॅकिंग सिस्टम निर्मात्याद्वारे निर्दिष्ट वॉशर नेहमी वापरा.

सौर पॅनेल सौर सोलर माउंटिंग फ्लॅट वॉशर एकाधिक आकारात उपलब्ध (एम 4, एम 6, एम 8, एम 10, एम 12), विविध अनुप्रयोगांमध्ये बोल्ट व्यासांच्या विस्तृत श्रेणीसह सुसंगततेस अनुमती देते. सोलर माउंटिंग फ्लॅट वॉशर बोल्ट किंवा स्क्रू डोके आणि सामग्री दरम्यान एक गुळगुळीत पृष्ठभाग प्रदान करते, ज्यामुळे कंप किंवा हालचालींमुळे संरक्षण होते.

सौर माउंटिंग फ्लॅट वॉशर पृष्ठभागावर घट्ट होण्यापासून रोखण्यास मदत करते आणि फास्टनरचे सैल होण्याचा किंवा अपयशाचा धोका कमी करून भाराचे अधिक वितरण देखील प्रदान करू शकते.

फायदा

लोड वितरित करा: सौर माउंटिंग फ्लॅट वॉशरचे प्राथमिक कार्य म्हणजे माउंटिंग घटकाच्या मोठ्या पृष्ठभागाच्या क्षेत्रावर (अ‍ॅल्युमिनियम रेल, कंस किंवा पॅनेल फ्रेम प्रमाणे) नट आणि बोल्ट हेडद्वारे वापरलेले क्लॅम्पिंग फोर्स (लोड) पसरवणे. हे प्रतिबंधित करते:

मऊ सामग्रीचे नुकसान (जसे की अ‍ॅल्युमिनियम रेल्स).

संमिश्र सामग्रीचे विकृती किंवा क्रशिंग.

जास्त ताण एकाग्रता ज्यामुळे क्रॅकिंग किंवा अपयश येऊ शकते.

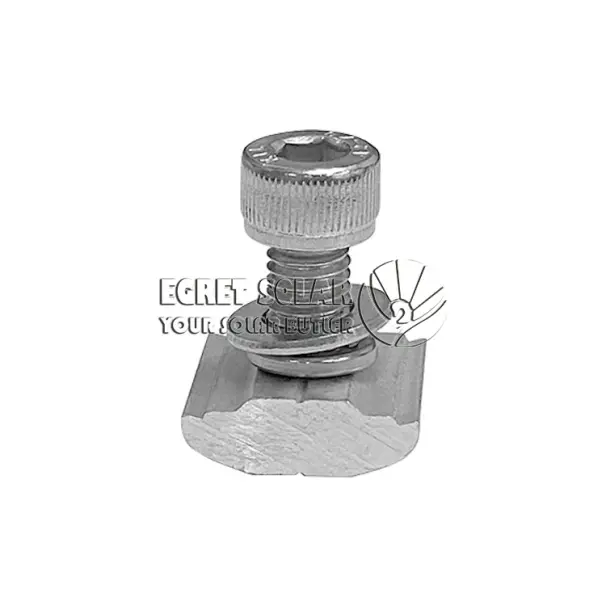

स्थिर बेअरिंग पृष्ठभाग प्रदान करा: नट किंवा बोल्ट हेडच्या विरूद्ध एक गुळगुळीत, सपाट पृष्ठभाग तयार करते, अगदी दबाव वितरण सुनिश्चित करते आणि कंप किंवा थर्मल सायकलिंगमुळे कमी होण्याचा धोका कमी करते.

मोठ्या आकाराच्या छिद्रांची भरपाई करा: सौर माउंटिंग फ्लॅट वॉशर बोल्ट शॅंक क्लॅम्प्स योग्य प्रकारे सुनिश्चित करण्यास मदत करते जरी एका घटकातील छिद्र बोल्ट व्यासापेक्षा किंचित मोठे असेल.

संरक्षणः सौर एसयूएस 304 फ्लॅट वॉशर बोल्ट/नट आणि माउंटिंग पृष्ठभागामधील अडथळा म्हणून कार्य करते, गॅल्व्हॅनिक गंज कमी करते (विशेषतः जेव्हा स्टील बोल्ट आणि अ‍ॅल्युमिनियम रेल सारख्या भिन्न धातू वापरल्या जातात) आणि पृष्ठभाग स्क्रॅचिंग.

क्रशिंग मऊ सामग्री (उदा. अॅल्युमिनियम रेल) ​​प्रतिबंधित करा.

भिन्न धातूंमध्ये गॅल्व्हॅनिक गंज कमी करा.

वारा/बर्फाच्या सैन्यांविरूद्ध लोड वितरण देखील सुनिश्चित करा.

अनेक दशकांपर्यंत थर्मल सायकलिंग/कंपन मध्ये बोल्ट तणाव ठेवा.

सिस्टम हमीसाठी बर्‍याचदा आवश्यक असतात.

FAQ

प्रश्न 1: सौर माउंटिंग फ्लॅट वॉशर म्हणजे काय?

उत्तरः सौर पॅनेल रॅकिंग सिस्टममध्ये वापरलेला एक खास डिझाइन केलेला वॉशर. हे माउंटिंग पृष्ठभाग (अॅल्युमिनियम रेलसारखे) संरक्षण करण्यासाठी बोल्ट/नटांच्या क्लॅम्पिंग फोर्सचे वितरण करते, नुकसान टाळते, गंज कमी करते आणि दीर्घकालीन स्ट्रक्चरल अखंडता सुनिश्चित करते.

प्रश्न 2: कोणते आकार सामान्य आहेत?

उ: आकार मॅच बोल्ट व्यास:

- एम 8 (8 मिमी बोल्टसाठी): आयडी ~ 8.4 मिमी, ओडी 17-24 मिमी

- एम 10 (सर्वात सामान्य): आयडी ~ 10.5 मिमी, ओडी 20-30 मिमी

- एम 12: आयडी ~ 13 मिमी, ओडी 24-36 मिमी

आपल्या रॅकिंग निर्मात्याच्या चष्मासाठी परिमाण नेहमी सत्यापित करा.

प्रश्न 3: कोणती सामग्री वापरली जाते?

एक:

-हॉट-डिप गॅल्वनाइज्ड स्टील (एचडीजी): खर्च-प्रभावी, चांगला गंज प्रतिकार.

- स्टेनलेस स्टील (ए 2/304 किंवा ए 4/116): किनारपट्टी/कठोर वातावरणासाठी आवश्यक. ए 4/116 उत्कृष्ट गंज प्रतिकार देते.

- साधा कार्बन स्टील किंवा सुसंगत धातू टाळा.

प्रश्न 4: सौर sus304 फ्लॅट वॉशर जाडी कशी?

उ: सामान्यत: 1.5-3 मिमी. जाड वॉशर उच्च भार हाताळतात परंतु लांब बोल्ट आवश्यक असतात. रॅकिंग सिस्टम अभियांत्रिकी चष्मा अनुसरण करा.

प्रश्न 5: मी वॉशर वगळल्यास काय होते?

उ: जोखमींमध्ये हे समाविष्ट आहे:

- चिरडलेले/खराब झालेले रेल किंवा पॅनेल फ्रेम.

- कंपन/थर्मल सायकलिंगमुळे सैल कनेक्शन.

- प्रवेगक गॅल्व्हॅनिक गंज.

- स्ट्रक्चरल अपयश किंवा पॅनेल अलिप्तता.

Q6: सौर अ‍ॅरेमध्ये सौर माउंटिंग फ्लॅट वॉशर कोठे वापरले जातात?

उत्तरः प्रत्येक बोल्ट कनेक्शनवर:

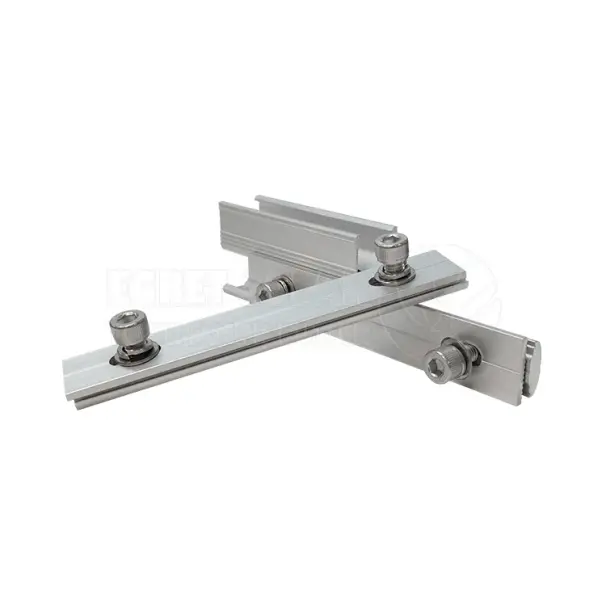

- रेल्वे स्प्लिसेस आणि एंड क्लॅम्प्स.

- पॅनेल क्लॅम्प्स टू रेल्स.

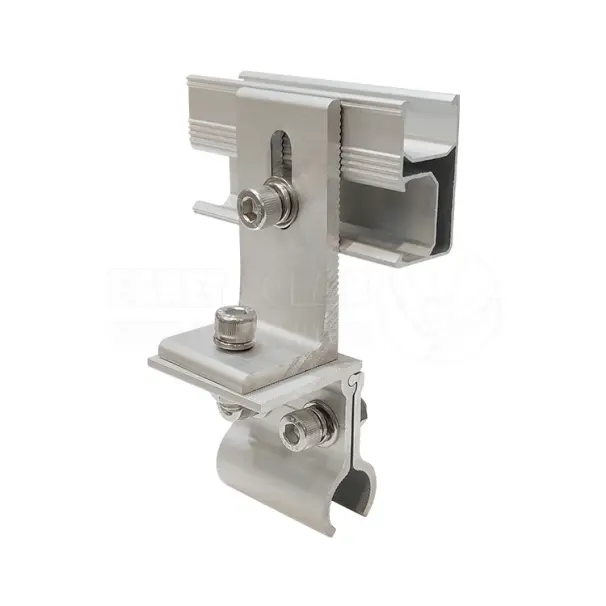

- छप्पर संलग्नक (उदा. एल-फेट, फ्लॅशिंग).

- ग्राउंड-माउंट फाउंडेशन.
